VacuFle3x
10.2019 - 10.2021

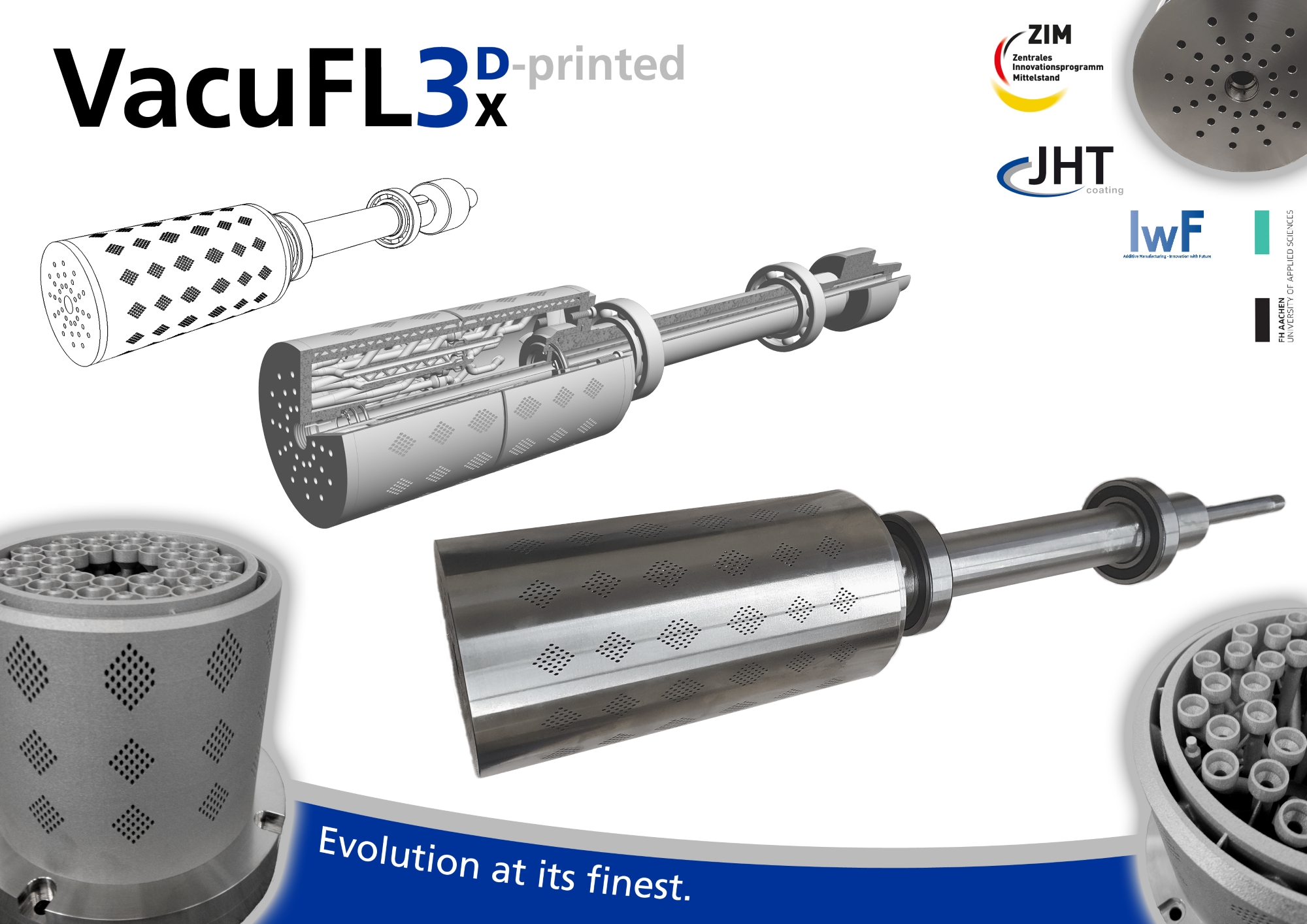

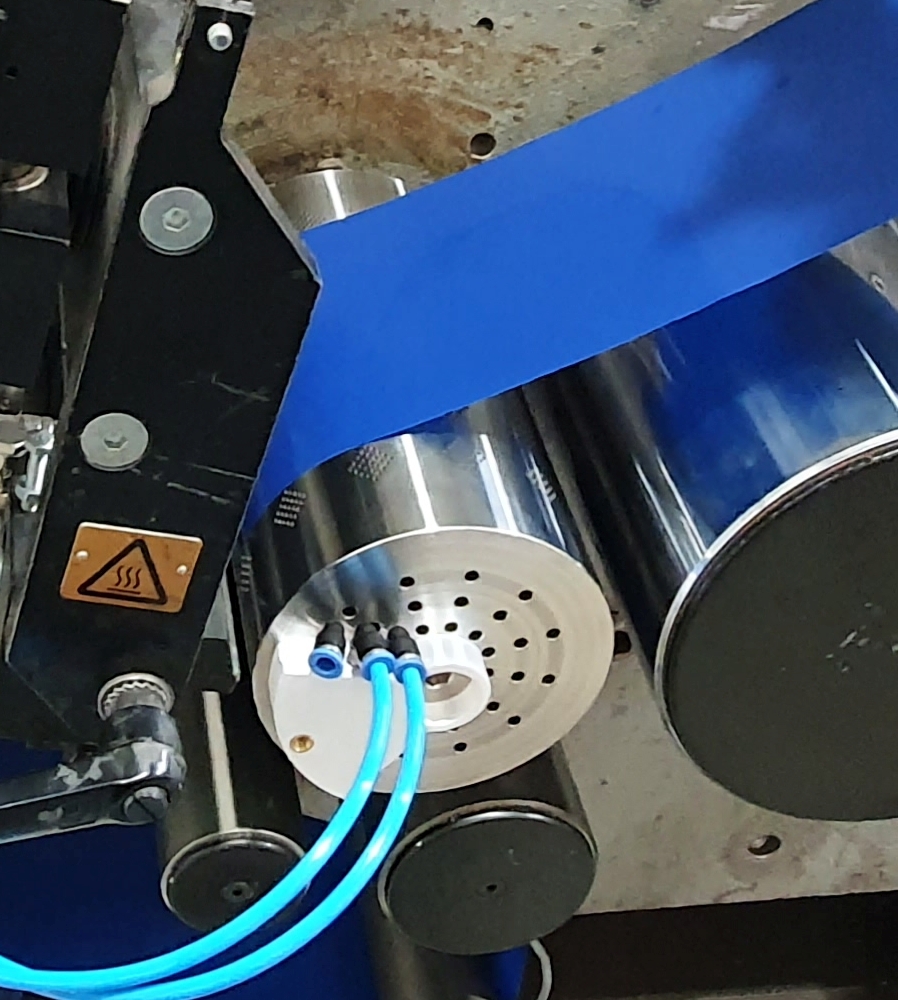

Ziel des ZIM-Kooperationsprojektes VacuFL3X ist die Entwicklung einer neuartigen Vakuumwalze zum sicheren und flexiblen einseitigen Antrieb von Waren­bahnen inkl. der erforderlichen Isolation von Bahn­spann­ungen. Das System soll die bei heutigen am Markt verfügbaren Walzen vorhandenen Qualitäts­probleme eliminieren, den Wirkungsgrad erhöhen, eine konstruktiv einfache Anpassung an Kundenwünsche ermöglichen und neuartige Funktionen integrieren, die den Fertigungsprozess gedruckter Schaltungen verbessern.

Das System zeichnet sich zudem durch seine Skalier­barkeit aus, so dass es für beliebige Warenbahnbreiten eingesetzt werden kann. Dazu wird gemeinsam mit der JHT GmbH und der IWF GmbH ein Konzept entwickelt, das durch in den Walzenmantel integrierte Vakuum- und Druckdüsen ein variables und lokal begrenztes Ansaugen und Ablösen der Warenbahn ermöglicht und somit die Möglichkeit bietet, die Anpress- und Ablöse­kräfte variabel an das zu verarbeitende Produkt anzupassen.

Weiterhin zeichnet sich das System durch ebenfalls in den Walzenmantel intergierte Temperierkanäle aus, die selektiv ansteuerbar sind und eine gezielte, produkt­abhängige Temperierung ermöglichen. Das gesamte System wird segmentiert aufgebaut. Dies bietet erhebliche Vorteile im Hinblick auf die Skalierbarkeit auf beliebige Walzenabmessungen. Die FH Aachen erarbeitet im Projekt geeignete Füge- und Dichtkonzepte zur sicheren Verbindung der additiv gefertigten Segmente.
